产品概述

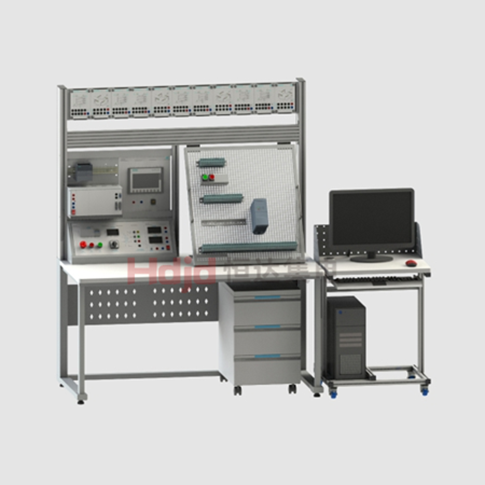

1.装置采用挂箱与网孔板相结合的组合式结构，实验装置分上、中、下三层结构，上层部分为实验模拟对象，每个实验对象为一个独立的实验盒，实验盒采用卡扣式的固定方式，即牢固又方便更换；中层结构为控制屏和网孔板，PLC采用挂箱式安装方式，可挂在控制屏上方，也可放置在实验桌上使用；下层为实验桌和移动柜。

2.本实验装置集可编程控制器、组态监控、伺服控制技术、模拟控制实验盒、继电器控制、实物模型、电机等于一体，可直观地进行PLC基础知识、项目式编程技术、PLC电机控制技术、变频调速技术、PLC变频调速控制、触摸屏组态与控制技术、工业通讯技术、工业网络控制与继电控制等专业技术的学习与练习，满足各高等院校、职业学校对西门子PLC实验教学的要求。

3.实验装置PLC主机采用西门子系列PLC、触摸屏、变频器、伺服系统等控制对象，并提供实验所需的各种交流电源、直流电源、信号源等，深入浅出PLC逻辑编程的思路，利用典型的可编程控制器及总线技术完成对工业生产中模拟对象、实物模型中的逻辑、模拟、过程、运动等的通信、闭环与控制。

4.装置采用模块化的设计结构，PLC、触摸屏、变频器、实验对象等都是单独的模块，便于扩展实验内容和能力的提升，另外电子线路和实训模块设计在网孔板上，一目了然，可提高学生对电子线路和电气结构的认识，加深基本原理的理解。

5.装置设有过流保护、漏电保护、接地保护、工频和变频机械互锁加逻辑互锁控制等多重保护机制，从各个方便都能保障操作人员和设备的安全。

培训目标

通过培训，使培训对象能够初步掌握博途软件、西门子S7-1200系列PLC、S7- 1500系列PLC、人机界面以及变频器的应用方法，使培训对象具有西门子工业控制系统基本的操作、维护、编程与调试能力。

1.职业素养目标

①具有积极的人生态度、健康的心理素质、良好的职业道德；

②具有良好的责任心、进取心和坚强的意志；

③具有良好的人际交往、团队协作能力；

④具有良好的书面表达和口头表达能力；具有良好的人文素养和继续学习的能力；

⑤具有基本的数学运算和运用计算机进行技术交流、信息处理的能力；

⑥具有获取新知识、新技能的意识和能力，能适应不断变化的职业社会；

⑦具有在工作过程中进行安全生产和环境保护的能力，以及精益求精的工匠精神。

2.理论知识目标

①掌握PLC技术的应用原理；

②了解现场总线知识，掌握Profinet典型应用；

③掌握HMI技术的应用原理；

④掌握变频器技术的应用原理。

3.操作技能目标

①能正确的分析控制对象，选择合适的电气元件；

②能完成西门子PLC控制系统操作和维护；

③能完成HMI基本功能的编程和调试；

④能完成变频器参数的设置和调试；

⑤能完成西门子PLC简单控制系统的编程与调试。
