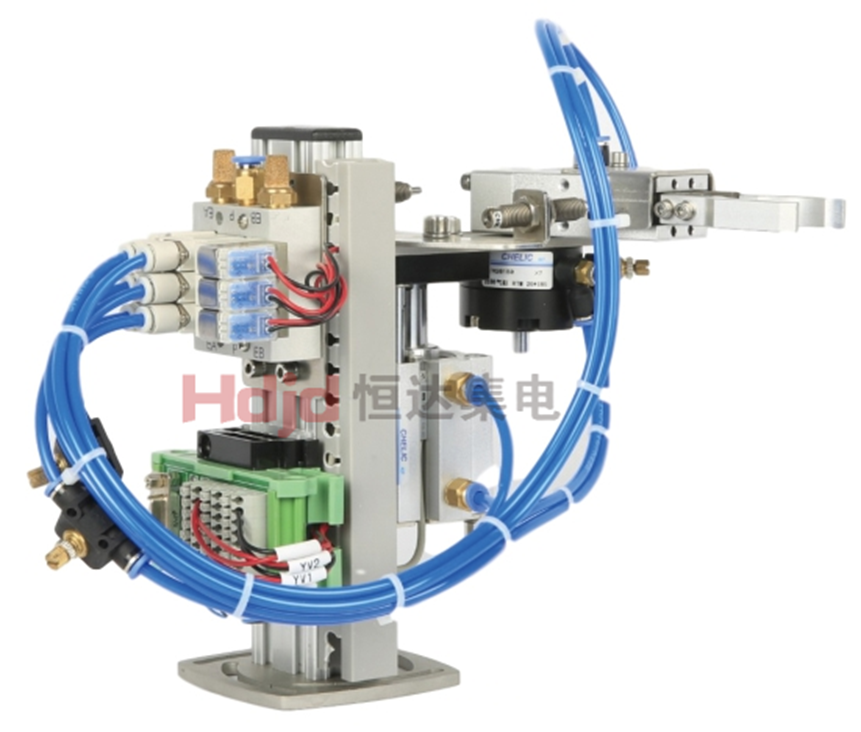

产品概述

1.功能：可以以水平摆动方式，将工作在两点之间的工件进行搬运。

2.模块结构组成：弧形夹爪、旋转气缸、滑块治具气缸、限位器、型材基体、方圆型地脚盘、气阀岛模块、传感器、电气接口模块等组成。

3.主题：搬运及工作点位控制。由弧形夹爪夹紧工件，旋转气缸执行工件搬运，终端缓冲确保运动装置平缓达到终端位置。

培训内容

1.气动技术基础

2.传感器技术:电磁限位开关

3.管路连接和接线连接

4.理解控制回路

5.缓冲定位

6.PLC编程

7.调试运行

技术数据

1.工作压力:600kPa（6bar）

2.电源电压:24VDC

3.圆形工件尺寸:最大40mm

4.外形尺寸:150×130×190mm
